石英晶振封装HC-49S HC-49U HC-49SMD的关系与区别

首先HC-49S, HC-49U, HC-49SMD都是石英晶振的封装类别，无源晶振系列，是现在石英晶振使用较广的几个产品，因其造价成本较低，精度稳定度等符合民用电子设备，所以受到工厂的喜欢。水晶材质（二氧化硅）的芯片材料的压电特性可以能将电能与机械能相互转换，产生稳定的频率。

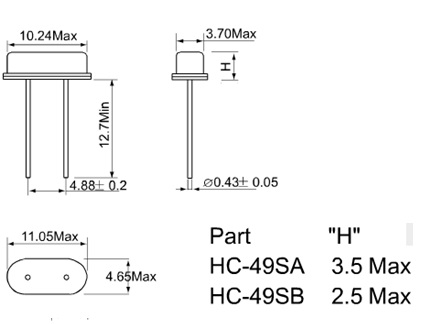

   HC-49S属于直插式石英晶振封装，直插2脚，高壳体积为10.5*4.5*3.5MM 矮壳体积10.5*5*.0*2.5MM 属国际通用标准，普通参数标准负载电容为20PF（12PF 16PF 30PF等） 精度为±20ppm， ±50ppm等 电阻120Ω，参数标准方面跟HC-49U 49SMD无差别。同时也有称为HC-49US封装。

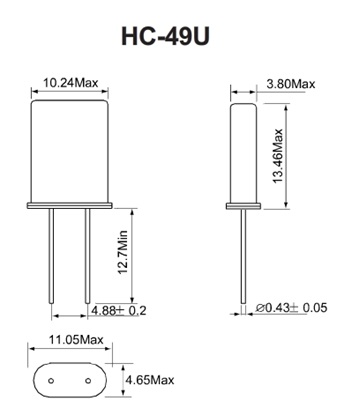

   HC-49U，也是直插式2脚晶振，体积为11*4.5*13.4mm，功能应用跟HC-49S几乎无差别，因体积较49S大，造成电路板空间的浪费且造价成本较高现在已经渐渐被HC-49S封装所代替。注意一点的是HC-49U跟HC-49US是不同的，HC-49US指的是HC-49S而不是49U。

   HC-49SMD,俗称“假贴片”，这个是贴片式2脚晶振了除了引脚，其他参数跟HC-49S一样，1体积10.5*4.5*3.5MM，确切的说 HC-49SMD是通过将HC-49S压扁脚-套上垫片-剪脚压紧-编带 等生产工序加工而来，因材料以及加工成本的增加 所以会比HC-49S造价要贵，常用频点有8MHZ 12MHZ 11.0592M 13.560MHZ等
