表晶小知识

1.表晶为什么会使用32.768KHz这么特殊的频率点

因为2的15次方=32768

所以32.768KHz=32768Hz,时钟电路用32.768KHz分频15次，就是1Hz

另外，相对于高频晶振，低频的32.768KHz耗电低，抗干扰性好。

2.作为表晶，1ppm的日误差、月误差、年误差到底有多少秒

    1ppm=1/1000000

日误差：1*24小时*3600秒/1000000=0.0864秒

月误差：1*30天*24小时*3600秒/1000000=2.592秒

年误差：1*365天*24小时*3600秒/1000000=31.536秒

3. 表晶用网络仪卡测试时，会遇上显示‘不稳定’的情况，这是为什么？

  表晶插入夹具加电后，到稳定振荡，会有0.01秒以上的时间，因此，我们的网络仪卡

在测试晶体时，一般会扫描2次，以第2次的为准。

  但当第1次和第2次扫描的频率FL的误差超过0.5ppm时，仪器就判定为不稳定。

此时，我们就会使用手动测试机验证，如正常，就判定该产品仍合格。

4.表晶的‘不稳定’发生的原因？如何解决？

  由于国内细调工艺，均采用机械砂轮磨调，调后不能再清洗，因此会有少许微尘留在音叉上，在发生振荡时，会出现1ppm左右的变化，因此才会发生‘不稳定’的情况。

   另外，如果外壳内真空不好、锡膏未干透、锡点虚焊等，也会发生不稳定的情况。

   知道了原因，那么解决就可以有针对性：

1） 采用非机械式的调频，如激光调，不会产生微尘，稳定性会有很大提高

2）压封时要确保外壳内的干净和真空

3）接着时的锡点要干透、焊接牢固

5.表晶制作为什么用音叉晶片，而不是AT切的晶片

  压电晶体研究发现，不同的振动模式，只会产生某一频段的振动频率。经过前人研究发现，音叉式振动模式，在KHz段（目前知道的是20-300KHz）的振荡最稳定，才能达到最好的品质。

  而AT切的振动，一般在MHz段，才能最稳定，达到最好的品质。

 6.表晶的TC曲线是怎么样的？计算公式是什么？

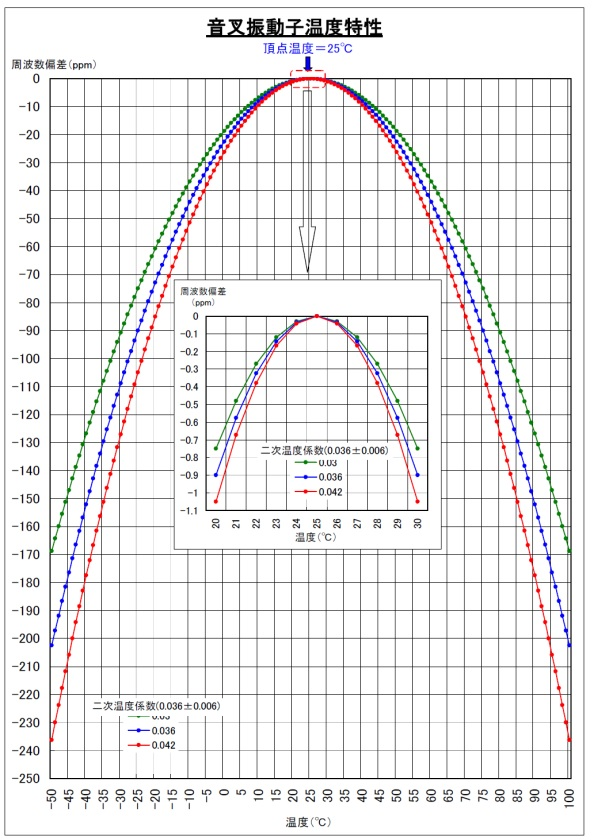

  表晶的TC（温度特性）曲线是顶点在25℃处的，开口向下的抛物线，如下图。

音叉的TC曲线，可以通过公式进行理论推算。具体公式为：

           温度频差（ppm） = 温度系数*（温度点-25）^2

 温度系数一般为：-0.03或，-0.036或，-0.042等

 比如，系数为-0.042,在85度的理论温度频差为：

-0.042*(85-25)*(85-25) = -151.2ppm

注意：只要温度不同于顶点温度，不管是温度高还是低，频率都将下降，即ppm的变化为负。

7.用手直接接触表晶表面，频率会发生多大的变化？

 人的体温一般在36-37度,根据TC曲线，用手长时间接触表晶表面（5秒以上），发生的频差是： -0.042*（36-25）*（36-25）= -5.08ppm

 即频率会下降5.08ppm。因此测试应尽量避免人手直接接触。即使接触少于5秒，频率也会发生偏差。

8.音叉在制作表晶时，频率由什么决定？

 音叉在制作表晶时，在固定叉指宽度、晶片厚度、叉指间隔后，主要由叉深决定。成反比，即：叉深越小，频率越高。

 机械磨调工艺，采用的是升频法，即先将频率设置在低于标称点，然后逐步调高。

 相对应的，我们目前AT切采用的是降频法。通过银层覆盖，增加负荷，达到降频目的。

9.印刷电路板的组装方法

音叉型振动子横向倒放时，请充分固定到电路板上。特别是振动的部位，如图所示在电路板与振动子间放入缓冲材料，或用弹力较好的接着剂（硅胶等）进行固定。另外，请避免在底座玻璃部涂布接着剂。

振动子直立使用时，振动子与电路板间隔开3×8型3mm以上，2×6型2mm以上。
